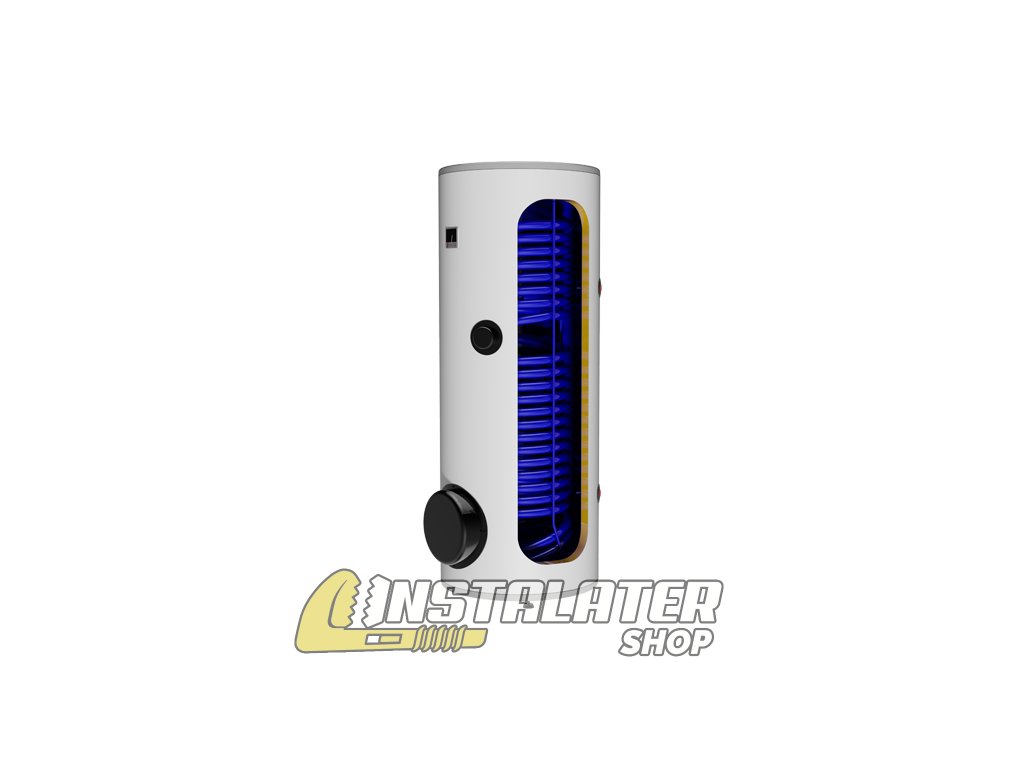

DRAŽICE OKC 300 NTR/HP nepriamo vykurovací zásobník 286l, 1 výmenník, stacionárny, pre TČ

Podrobný popis

OBJEM L 286
VÝŠKA mm 1557
PRIEMER mm 670
MAXIMÁLNA HMOTNOSŤ BEZ VODY kg 133
MAXIMÁLNY PREVADZKOVÝ PRETLAK V NÁDOBE bar 10
MAXIMÁLNY PREVÁDZKOVÝ PRETLAK VO VÝMENNÍKU bar 10
MAXIMÁLNA TEPLOTA VYKUROVACEJ VODY °C 110
MAXIMÁLNA TEPLOTA TEPLEJ VODY °C 80
VÝHREVNÁ PLOCHA VÝMENNÍKA m2 3,2
OBJEM VÝMENNÍKA L 21
TRIEDA ENERGETICKEJ ÚČINNOSTI C
STATICKÁ STRATA W 72

Nepriamo vyhrievaný stacionárny ohrievač OKC 200 (250, 300, 400, 500, 750, 1000) NTR/HP je určený na prípravu TUV v spojení s tepelným čerpadlom.
Dohrievanie možno robiť elektrickým telesom TJ 6/4“.
Nádoba ohrievača je zvarená z oceľového plechu a ako celok je chránená smaltom, ktorý odoláva teplej vode.
Ako dodatočná ochrana proti korózii je do nádoby zamontovaná horčíková anóda, ktorá upravuje elektrický potenciál vnútrajška nádoby a znižuje tak účinky korózie.
Vo vnútri nádoby je privarený jeden špirálový výmenník z oceľovej, zvonka smaltovanej trubky, a ďalej prípojka teplej a studenej vody, cirkulácia a nádržka termostatu.
V dolnej časti ohrievača je umiestnený revízny prírubový otvor na čistenie vnútra nádoby. Do otvoru možno nainštalovať vykurovacie teleso TPK.
Príprava teplej vody celoročne vykurovanou vodou z tepelného čerpadla
Trubkový výmenník je určený len pre výhrevný okruh.
Na boku ohrievača sa nachádza čistiaci a revízny otvor zakončený prírubou o svetlosti 110 mm, vzdialenosť medzi skrutkami M8 je 150 mm.
Ohrievač je vybavený otvorom G 11“ na zaskrutkovanie prídavného výhrevného telesa.
Tento variant sa používa vtedy, keď je ohrievač zapojený v systéme s tepelným čerpadlom - na dohrievanie vody v hornej časti ohrievača na požadovanú teplotu.
Izoláciu nádoby tvorí 50 alebo 60 mm polyuretánové peny, ktoré neobsahujú freóny, plášť ohrievača je z plastu

Vykurovacie teleso sa objednáva zvlášť, nie je súčasťou zásobníka.

Technický list: DRAŽICE OKC 300 NTR/HP nepriamo vykurovací zásobník 286l
